Конструирование мансардного помещения на плоской крыше
Тип несущей конструкции крыши и материал для ее изготовления определяют в зависимости от величины пролета, уклона кровли, класса сооружения, требований к огнестойкости.
Деревянные наслонные стропила используют при небольших пролетах. Стропила состоят из стропильных ног, стоек и подкосов. Изготавливают их из брусьев и досок. Стропильные ноги опираются нижним концом на мауэрлат и на коньковый прогон - вверху. Нижний продольный брус - мауэрлат - укладывают на каменные стены, на гидроизоляционные прокладки (толь, рубероид). Мауэрлат перед укладкой необходимо обработать антисептиком.
При больших пролетах на стропилах устанавливают подкосы, стойки, установленные на коньковые опоры. При односкатной крыше верхний прогон укладывают, как и мауэрлат, на стену. Подкосы устанавливают по длине стропильных ног более 6 м. При одной внутренней опоре наслонные стропила можно устанавливать при пролете 10-14 м, а при двух внутренних деревянных опорах - до 16-20 м. Применяют также сборные деревянные наслонные стропила, изготавливаемые в виде комплекта деталей на деревообрабатывающих заводах.
При отсутствии внутренних опор в здании и невозможности устройства наслонных стропил несущие конструкции крыши выполняют в виде стропильных ферм, опираемых на наружные стены. Висячие стропила чаще всего состоят из двух стропильных ног и затяжек для восприятия горизонтальной составляющей усилий, приходящихся на опору. При пролетах 10-12 м в середину стропильной ноги врезают вертикальный элемент - бабку, а в стропильные ноги упирают подкосы. Висячие стропила изготавливает из брусков или досок, а элементы нижнего пояса или стоек можно изготавливать из профильной стали, учитывая, что они воспринимают растягивающие усилия (пояс) при возведении жилых зданий.
Различают вентилируемые и невентилируемые совмещенные крыши.
Вентилируемые крыши имеют продухи между утеплителем и кровлей, а невентилируемые состоят из сплошных конструкций. Вид крыши зависит от температурно-влажностного режима и климатических условий. Если в здании режим влажный, целесообразно делать вентилируемые совмещенные крыши, а при нормальном влажностном режиме допускаются невентилируемые крыши. На этих крышах по железобетонной плите укладывают пароизоляцию из 1-2 слоев рубероида на битумной мастике и теплоизоляцию из керамзитовой или шлаковой засыпки. По теплоизоляции делают цементную стяжку до 3 см и наклеивают рубероид, по краям которого в битум втапливают защитный слой гравия.
В вентилируемой совмещенной крыше поверх теплоизоляции предусмотрена воздушная прослойка, перекрываемая тонкой железобетонной плитой. Продухи размещают над карнизом, а вытяжку - через каналы-шахты в коньке.
Продухи предназначены для циркуляции воздуха с целью просушивания крыши и уменьшения влияния солнечной радиации. Продухи хорошо работают при уклоне крыши не менее 7%, когда в них устанавливается интенсивная тяга.
Часто для мансардных крыш изготавливают фермы особой конструкции. Они могут устанавливаться с креплением на внутреннюю стену (для двухпролетных домов) или без него (для однопролетных домов). Особенностью мансардных ферм является наличие междуэтажного перекрытия вместо затяжки. Это обусловлено тем, что нижний пояс служит основой для пола мансардного помещения. Верхние и нижние пояса, а также вертикальные стойки и горизонтальные схватки должны быть спаренными, т. е. выполнены из двойных брусьев. Если мансарда двухпролетная, то удвоение необязательно, так как она имеет дополнительную опору в центре.
В вершине стропильной конструкции крыши укладывается прогон, служащий основой будущему коньку крыши. Этот прогон изготавливают из двух сбитых досок толщиной 5 см или бруса.
Крыша из железобетонных ребристых панелей устраивается одно- и двухскатной, и чердачное помещение может быть использовано под мансарду. Панели таких крыш укладывают концами на стены, а в середине - на железобетонный ригель.
Простейшие наслонные железобетонные стропила состоят из железобетонных наклонных балок - стропильных ног, укладываемых одним концом на наружную стену дома, а другим на стойку (рис. 7) или сборный железобетонный прогон (рис. 8).

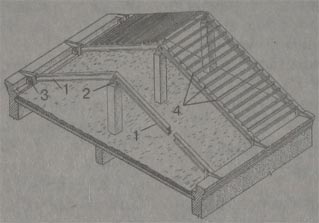

Рис.7. Простейшие сборные наслонные железобетонные стропила: 1 -сборная железобетонная стропильная нога; 2 - столб; 3 - подкладка под конец стропильной ноги на наружной стене; 4 - обрешетка

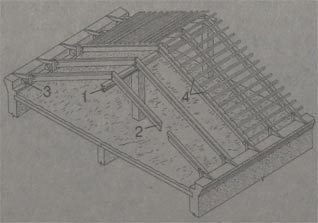

Рис.8. Сборные железобетонные стропила по коньковому прогону: 1 - прогон; 2 - стропильная нога; 3 - подкладка под конец стропильной ноги на наружной стене; 4 -
обрешетка
Стропильные ноги имеют вид таврового сечения. Сборку железобетонных стропил между собой ведут на болтах или сваркой закладных деталей. Деревянный настил обрешетки к стропилам крепят скобами. По обрешетке устраивают кровлю из любого материала, но если в чердачном помещении будут устраивать мансарду,-лучше использовать асбестоцементные листы. Для гвоздевого крепления к железобетонным стропилам деревянной обрешетки к верхним граням стропильных ног во время их формирования прикрепляют антисепти-рованные деревянные бруски. Кроме того, можно пользоваться специально устроенным в железобетоне коническим гнездом и идущим вглубь бетона искривленным каналом: гвоздь входит в гнездо и, проникая в искривленный канал, защемляется в нем (рис. 9).

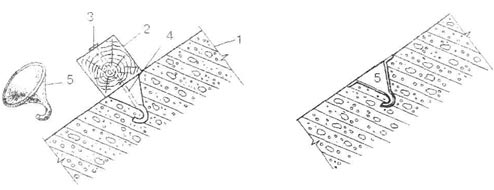

Рис. 9. Конические гнезда для забивки гвоздей в железобетонные стропила: 1 - тело железобетонного элемента; 2 - обрешетина; 3 - гвоздь; 4 - согнувшийся гвоздь в воронке-гнезде; 5 - гнездо-воронка
