деревянных каркасных<> - на верхнюю обвязку. При односкатных крышах верхний конец стропильных балок опирается аналогично описанному, а при двускатных, вальмовых и полувальмовых крышах верхние части стропильных балок опираются на прогоны. Для ускорения строительства дощатые или брусчатые элементы стропил (балки, подкосы и др.) на заводе собирают в виде укрупненных элементов.
Наслонные стропила можно изготовлять и из сборных железобетонных элементов, но крыши с такими стропилами и деревянным основанием под кровлю не получили у нас широкого распространения, так как они не повышают долговечности и огнестойкости крыши в целом.
Поэтому при возведении гражданских зданий с чердачными крышами все большее распространение получают крыши, монтируемые из крупных железобетонных панелей.
Стропильные фермы по конструкции сложнее наслонных стропил. Их устраивают при больших пролетах и отсутствии внутренних опор, например при устройстве крыш над зрительными залами.
Стропильные фермы представляют собой конструкцию, состоящую из стержней, расположенных в одной плоскости и соединенных между собой по концам. Стержни, ограничивающие верхний контур фермы, называют верхним поясом, нижний контур - нижним поясом. Стержни, расположенные между поясами, образуют решетку фермы. Вертикальные стержни этой решетки называют стойками, наклонные - раскосами, а места соединения стоек и раскосов с поясами ферм -узлами фермы. Участки поясов ферм, расположенные между узлами, называются панелями.
По очертанию верхнего пояса стропильные фермы подразделяются на треугольные, полигональные, сегментные и др.
По роду материала фермы бывают деревянные, металло-деревянные, стальные и железобетонные.
Чердачные перекрытия при наличии ферм делают подвесными, прикрепляя их к нижним узлам ферм.
Зазор между кровельной плитой и внутренним стыком дополняется уплотнителем. На внутренний стык можно смонтировать планку внутреннего стыка. Она закрепляется шурупами поверх волны профиля с шагом в 300-500 мм. Планка не уплотняется.
До окончания крепления конька крыши следует убедиться в том, что все плиты кровли установлены и закреплены, а уплотнительная лента прибита под коньковые планки. Важно следить за тем, чтобы уплотнительная лента и первый ряд крепежных шурупов были покрыты коньковой планкой.
Коньковая планка закрепляется шурупами через одну волну профиля.
Карнизы.
В деревянных домах карнизы оборудуют, обшивая тонкими строгаными досками концы стропильных ног или затяжек (рис. 10).
Если стропильные ноги не выходят за пределы стен, то их удлиняют на величину карнизного свеса, прибивая к концам стропил "кобылки" - обрезки досок. Затем к "кобылкам" крепят доски карниза с декоративным основанием. Разнообразные карнизы очень украшают дом.

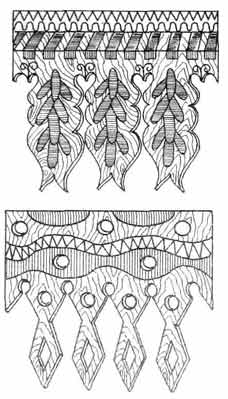

Рис. 10. Виды карнизов
