Каркасные стены
В каркасных стенах стойки каркаса, обвязки, прогоны и балки образуют жесткую конструкцию, которая обеспечивает устойчивость здания (рис.31). Деревянный каркас принимает на себя нагрузку здания. Поэтому ограждающая поверхность стен может выполняться из недефицитных местных строительных материалов, обеспечивающих защиту помещений от охлаждения, продувания и т. д.

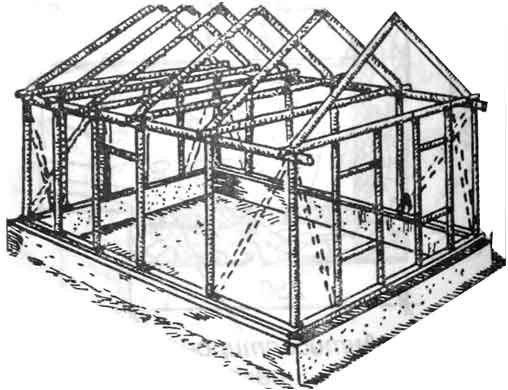

Рис 31. Деревянный каркас жилого дома
Вследствие этого на каркасные стены расходуется древесины до 10 раз меньше, чем на рубленые, и до 7 раз меньше, чем на брусковые.
Возможности экономии древесины и применения в качестве заполнителя местных недефицитных материалов содействовали широкому распространению этого вида стен в массовом, в том числе индивидуальном малоэтажном жилищном строительстве. Кроме того, каркасные стены в отличие от рубленых не подвержены усадке и могут быть отделаны сразу же после установки. Эксплуатационный срок их службы при надежно работающем утеплителе и хорошей биологической защите дерева составляет не менее 30-50 лет. Стены каркасных домов легко возводятся своими руками, не требуя при этом большого профессионального мастерства, сложных строительных механизмов и инструмента.
Каркас стен индивидуальных домов устраивается из бревен толщиной 15-18 см, заглубленных в землю не менее чем на 1,25 м или поставленных в гнезда нижней обвязки, уложенной на ленточный фундамент, деревянные или каменные стулья. По граням окон и дверей устанавливаются дополнительные стойки каркасов, к которым крепятся дверные и оконные рамы.
Поверх установленных стоек укладывается верхняя обвязка из бревен толщиной 14-16 см или же из пластин толщиной 24/2-20/2 см. На эту обвязку опираются стропила и балки перекрытия.
В индивидуальном строительстве чаще всего применяются каркасные дома с заполнением из камыша и глины - каркасно-камышовые, каркасно-камышитовые, глиноплетневые, глиновальковые и др.
Наименьшие допускаемые сечения элементов каркаса стен приведены в таблице.
Наименьшие допускаемые сечения элементов каркаса стен
| Наименование элементов каркаса | Материал | Наименьшие размеры поперечного сечения в мм |
| Стойки, закопанные в землю | Бревна | 18 |
| Стойки, опирающиеся на фундамент | Бревна | 15 |
| Го же | Брусья | 10x13 |
| Прогоны (обвязки) | Бревна | 14 |
| То же | Брусья | 13x16 |
| Подкосы | Бревна | 12 |
| То же | Брусья | 6x12 |
Применяются также и каркасно-засыпные конструкции зданий. Каркас таких домов обшивается досками или другим материалом (шифер, гонт и т. п.), а пространство между обшивкой закладывается заполнителем в виде гранулированного шлака, шлаковой ваты, котельных шлаков, торфоплит и др.
В качестве заполнителя каркасных стен жилых зданий рекомендуется применять твердые заполнители (маты из минеральной шерсти, камышовые и торфоплиты и т. п.) или в крайнем случае заполнители, которые со временем приобретают аналогичные свойства (например, такой состав: опилки - 85%, известь - 10% и алебастр - 5%).
Необходимо отметить, что сыпучие заполнители со временем дают осадку. В результате образовавшиеся пустоты лишают стены необходимых теплотехнических и звукоизолирующих качеств.
Такие стены не защищены от продуваемости, промерзания и появления сырости.
Главный враг каркасных стен - влага, находящаяся во внутренней полости каркаса. Проникнуть туда она может через щели и неплотности во время косых дождей и снежных заносов, а также сконденсироваться в холодное время года из водяных паров, поступающих со стороны жилых помещений. Увлажнение деревянного каркаса приводит к преждевременному разрушению древесины от гниения, а намокание утеплителя резко снижает его теплозащитные качества.
Для защиты стен от атмосферной влаги внешнюю обшивку выполняют с перекрываемыми вертикальными и горизонтальными стыками и с устройством необходимых сливов с выступающих элементов стен. От внутренних водяных паров стены защищают так называемой пароизоляцией из пергамина или синтетической пленки, укладываемой между утеплителем и внутренней обшивкой. Каркас наружных и внутренних несущих стен лучше изготовлять из досок толщиной 5 см, поскольку обычно такой же пиломатериал идет и на устройство балок и стропил. Стойки несущих стен должны иметь поперечное сечение не менее 50 см2, то есть при толщине досок 5 см их минимальная ширина должна быть не менее 10 см. В наружных стенах ширина стоек каркаса обычно определяется толщиной утеплителя, которая, в свою очередь, зависит от его эффективности и расчетной температуры наружного воздуха.
Характеристика материалов для стен
* Указана прочность на сжатие вдоль волокон
| Материал | Плотность, кг/м3 | Прочность на сжатие, кг/см2 | Минимальная толщина, см при температуре наружного воздуха | | -20њC | -30њC | -40њC | Природный камень | | Гранит, базальт | 1800-2200 | 500-1000 | 50-60 | 65-75 | 80-90 | | Известняк | 1300-1600 | 150-300 | 40-45 | 50-55 | 65-75 | | Песчаник, ракушечник | 1100-1400 | 50-200 | 35-40 | 45-50 | 55-65 | Кирпич | | Силикатный | 1700-1900 | 100-300 | 51 | 64 | 77 | | Глиняный полнотелый | 1600-1800 | 75-300 | 51 | 64 | 77 | | Глиняный пустотелый | 1100-1400 | 50-200 | 38 | 51 | 64 | Легкие бетоны | | Шлакобетон | 1000-1400 | 25-100 | 35-40 | 45-50 | 55-65 | | Керамзитобетон | 900-1300 | 25-100 | 30-35 | 40-45 | 50-60 | | Опилкобетон | 600-1000 | 15-50 | 25-30 | 35-40 | 45-53 | Дерево | | Дуб, лиственница | 600-800 | 200-500 * | 14-16 | 17-20 | 22-26 | | Сосна, ель | 400-600 | 150-400 * | 12-14 | 15-17 | 18-22 | Утеплители | | Шлак котельный | 600-900 | - | 16-18 | 20-24 | 26-30 | | Керамзит | 400-600 | - | 14-16 | 18-22 | 24-28 | | Опилкобетон | 250-400 | - | 10-12 | 14-16 | 18-20 | | Минеральная вата | 100-250 | - | 8-10 | 12-14 | 16-18 | | Пенопласт | 20-60 | - | 3-5 | 5-8 | 8-12 |
Стойки каркаса устанавливают на нижнюю обвязку, которая опирается либо на балки цокольного перекрытия, либо непосредственно на цоколь по слою гидроизоляции. По верху стоек крепят верхнюю обвязку
Оптимальное расстояние между несущими стойками каркаса - 50 см. Оно позволяет использовать для внутренней и наружной обшивки любой погонажный или листовой материал и обеспечивает достаточную несущую способность каркасных стен. Если такое же расстояние принять между балками цокольного и чердачного перекрытий, то это даст возможность совместить оси несущих стоек и балок и получить конструктивную схему каркаса с четкой передачей нагрузок по несущим элементам стен и перекрытий. В этом случае сечения верхней и нижней обвязок каркаса могут быть приняты минимальными, рассчитанными лишь на передачу горизонтальных усилий. Расстояние между балками цокольного перекрытия, равное 50 см, также является оптимальным, поскольку отвечает техническим требованиям при настилке дощатых полов из стандартных шпунтованных досок пола толщиной 28 мм.
Для внутренней обшивки каркаса применяют доски любого сечения и профиля, гипсокартонные, древесноволокнистые, древесностружечные плиты, фанеру. Однако следует учитывать, что некоторые виды древесностружечных плит имеют высокую токсичность и по санитарным нормам запрещены для использования внутри жилых помещений. В ванных и постирочных стены изнутри обшивают влагостойкими материалами (асбестоцементные листы, антисептированные доски) или оклеивают влагостойкими пленочными материалами. При использовании для внутренней обшивки древесноволокнистых плит толщиной 3-4 мм их лучше заранее попарно склеить. В таком виде они становятся прочнее и меньше коробятся при переменной влажности воздуха. Их склеивают во влажном состоянии на горизонтальной поверхности, под равномерно распределенной нагрузкой любым медленно сохнущим клеем.
Наружная обшивка должна быть атмосферостойкой и хорошо защищать внутреннее пространство каркаса от увлажнения и продувания. Лучшим решением является устройство наружной обшивки в виде экрана, расположенного от поверхности стены на расстоянии 3-5 см с образованием воздушной полости для вентиляции. В этом случае с наружной стороны каркас сначала обшивают твердыми древесноволокнистыми плитами толщиной 3-4 мм, затем сверху набивают вертикальные рейки или бруски, а по ним крепят наружную обшивку. Такое решение хотя и требует дополнительного расхода материалов, однако обеспечивает более надежную защиту утеплителя от увлажнения, а древесины - от биологического разрушения. Для наружной обшивки каркасных стен обычно используют либо профилированные доски типа "вагонки", либо строганый чистообрезной тес. Доски лучше прибивать горизонтально: "вагонку" - вплотную, внутренним гребнем кверху, непрофилированные доски - внахлест, со свесом друг над другом. Такая обшивка хорошо защищает стену от косого дождя и позволяет организовать более эффективную вертикальную вентиляцию заэкранного пространства.
В качестве утеплителя для каркасных стен используют легкие минеральные и органические материалы с объемной массой до 500 кг/м3. Минераловатные плиты - наиболее эффективный утеплитель. Они легки, огнестойки, не гниют, не разрушаются грызунами. Другие минеральные утеплители (топливные и металлургические шлаки, керамзит, трепел) значительно уступают минеральной вате по теплопроводности и их применение в районах с расчетной температурой наружного воздуха ниже -25њС нецелесообразно. Кроме того, сыпучие материалы в процессе эксплуатации могут дать осадку и образовывать пустоты. Пенопласты горючи и в большинстве случаев имеют относительно высокую токсичность.
Органические утеплители (опилки, стружка, торф, мох, подсолнечная лузга, костра, камыш, солома) перед засыпкой необходимо антисептировать, смешать с минеральными вяжущими (цемент, известь, гипс, глина) и во влажном состоянии с легким трамбованием укладывать слоями по 15-20 см. Учитывая, что такая органическая засыпка сохнет долго (три-пять недель) для заполнения каркаса лучше применять заранее изготовленные из нее легкобетонные блоки или плиты.
Стены каркасных домов иногда облицовывают кирпичом. Такое решение хотя и увеличивает их стоимость, однако значительно повышает капитальность и теплотехнические качества дома. В этом случае необходимо заранее предусмотреть соответствующее уширение фундаментов. Облицовку устанавливают с зазором на расстоянии 4-6 см от каркасной стены, связывая ее со стойками каркаса кляммерами из оцинкованной кровельной стали через 0,5-0,8 м по фронту и высоте в шахматном порядке. Для утепления стены каркасного дома нередко делают из двух слоев досок, пространство между которыми заполняют различными рулонными, плиточными и сыпучими материалами. Рулонные и плиточные материалы крепят к каркасу гвоздями, а швы промазывают гипсовым раствором или конопатят паклей. При укладке плит в два слоя швы между плитами первого слоя должны перекрываться плитами второго слоя. Соломенные плиты предварительно замачивают в течение 2 часов в 10%-ном растворе железного купороса и тщательно высушивают. Это предохраняет их от гниения и повреждения грызунами. Снизится также продуваемость, если плиты проложить строительной бумагой или картоном.
Материалом для засыпки могут служить шлак, пемза, опилки, мох, торф, подсолнечная лузга, костра, очесы, солома и т. п. Чем легче материал, тем ниже его теплопроводность. Напомним вес некоторых сыпучих материалов: 1 м3 котельного шлака - 1000 кг, гранулированного доменного шлака - 700, трепела - 600, пемзы - 500, стружки древесной - 300, опилок древесных - 250, сухого торфа -150, сухого мха - 135, соломенной сечки (резки) - 120 кг. Все органические материалы (опилки, соломенная сечка, торф, мох, стружка, костра и т. п.) антисептируют и сушат. Перед засыпкой их смешивают с гипсом и известью-пушонкой в соотношении: засыпки - 85%, извести-пушонки - 10, гипса - 5%. Органические материалы должны быть сухими. Компоненты насыпают на боек слоями и хорошо перемешивают до полной однородности. Приготовленную засыпку закладывают в пустоты слоями по 20-30 см и тщательно уплотняют.
