Каркас крыши
Каркас передает усилие через стены или колонны на фундамент. На каркасе собирают несущие элементы кровли. Размеры конструкции крыши получают путем вытягивания статических нагрузок.
Конструкция крыши состоит, например, из треугольников, составленных из основных балок и двух ребер (стропил) (рис. 5).

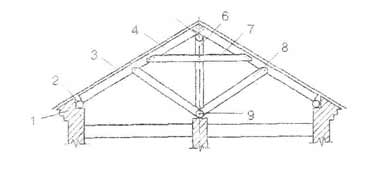

Рис. 5. Деревянная крыша: 1 - карниз; 2 - мауэрлат; 3 нога; 5 - коньковый прогон; 6 - стояк под прогон; 7 -9 - лежень
Этот вид конструкции удобен для двухскатной крыши с уклоном в 35° с длиной стропил не более 4 м. Стропила представляют собой балки (скрепленные доски) 80x100, 100x100 или ЮОх х120 мм, а ветростойкие связки - толстые доски - 50x120 и 50x150 мм. Для оформления чердачного помещения (мансарды) встраивают между ребрами малую горизонтальную балку. Это дает возможность увеличивать их длину до 700 мм. Треугольники и фермы (длина основной балки 340; 460; 720 и 840 см) соединяют протоками. Горизонтальные элементы крепежа расположены на расстоянии 50 мм друг от друга и размещены в горизонтальные ряды от конька к водостоку. Вместо прогонов возможно применение непосредственно дощатой обшивки, которая служит основанием для кровли.
Если при постройке деревянного дома используют конструкции крыш из металла, проектировщик может рассчитать фермы и подстропильные брусья из
металлопроката (рис. 6).

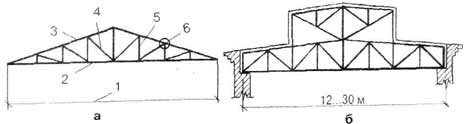

Рис.6. Каркас крыши из металлопроката: а - обычный: 1 - пролет, 2 - нижний пояс, 3 - верхний пояс. 4 - раскос, 5 - стояк, 6 - узел; б - с помещением под мансарду
При чердачном перекрытии панельной конструкции делают дощатые стропила, располагаемые с шагом в 1,2 м. При центре сшива крыш фермы пролетом в 7,2 м располагаются с шагом в 1,2 м.
Установку стропил начинают с установки двух крайних стропил, по коньку которых натягивают шнур, затем, ориентируясь на него, ставят промежуточные стропила.
Различают наслонные и висящие стропила. Выбор вида зависит от уклона кровли, влияния ветра и нагрузок снега и кровельных материалов.
Для малоэтажных домиков заводского изготовления разрешается стропильные ноги, стойки, подкосы, наслонные стропила и обрешетку делать из ольхи и осины влажностью не более 12%.
Затяжки, содержащие стропильные ноги, изготавливают из наиболее качественной древесины. Наращивание стропильных систем допустимо с учетом рекомендаций проектировщика и плотничных соединений.
Сборку конструкций начинают лишь после проверки размеров собираемых элементов, наличия комплектующих деталей (болтов, гаек, шайб).
В проектное положение деревянные конструкции устанавливают по разби-вочным осям, рискам, нанесенным на монтируемые элементы. Поднятые и установленные на место конструкции должны быть устойчиво закреплены, после чего их освобождают от стропов, захватов.
Монтаж деревянных конструкций может вестись разными способами: отдельными деталями, частями или сборочными единицами конструкций. Более рационально вести монтаж из готовых конструкций - ферм, собранных рам каркаса, секций перегородок, оконных и дверных блоков. При этом способе монтажа конструкции сразу устанавливают в проектное положение, что сокращает срок монтажа и, кроме того, удешевляет его.
Отзывы посетителей: Каркас крыши
все отзывы /добавить отзыв
 Максим, схема замечательная, очень современная и долговечная, при условии правильных расчетов и профессионального исполнения.
Полиуретан один из лучших (если не лучший) теплоизоляционных материалов на сегодняшний день. Напыляется очень просто практически на любые материалы: металл, дерево, стекло, бетон, кирпич, краску, независимо от конфигурации поверхности. Не требует обновление в течение всего срока службы (обычно не менее 20 лет), не поддерживает горение, инертно к кислотным и щелочным средам.
Гидроизоляционные характеристики пенополиуретановое покрытие приобретает при плотности свыше 50 кг/куб.м. Возможно применение пенополиуретана в качестве кровельного материала, правда требует защиты от прямых солнечных лучей.
C OSB плитами надо быть внимательным. Некоторые марки не выдерживают долговременного воздействия влаги, в то время как другие, наоборот - обладают высокой прочностью и устойчивостью к влажной среде. Кстати OSB плиты можно использовать основы под кровлю, вместо традиционной опалубки.
Насчёт шумопоглощения ничего точно сказать не могу, не видя чертежей. Например, из чего у Вас пол в мансарде? Дом каркасный или монолит? Кирпич, бетон или дерево? Конечно, при слое полиуретана в 5см + плиты OSB стены будут давать хорошую шумоизоляцию, но если Вы собираетесь делать музыкальную студию, то лучше использовать специальные шумопоглотительные материалы.
Александр, Москва, 10.03.2008
все отзывы /добавить отзыв
Отзывы посетителей: Каркас крыши
все отзывы /добавить отзыв
Хочу сделать мансарду: каркас из металла, затем зашить OSB, гидроизоляция+теплоизоляция+шумоизоляция-напыляемый пенополиуретан с толщиной слоя 5см. Меня интересует применяется ли такая схема в подобных ситуациях?
Максим, Харьков, 09.03.2008
