Строение крыши
Крыша, чтобы успешно выполнить свое назначение - защитить от солнца, дождя, снега, ветра, должна иметь водонепроницаемую защиту и определенный уклон.
Крыша состоит из двух основных элементов: кровли и несущей конструкции (скат - треугольной, трапецеидальной или прямоугольной формы; конек - верх, где сходится скат; ребро - наклонная линия схода двух скатов, составляющих внутренний угол; свес - нижняя часть крыши между стеной и водостоком).
В деревянных сборных домах наиболее распространена двускатная крыша. Геометрическая форма крыши и покрытия, уклон их скатов зависят от размеров и очертания здания в плане, материала кровли, способа отвода воды, климатических условий, технико-экономических и архитектурных соображений (табл. 1).
Основными формами крыш и покрытий являются односкатные и двухскатные. Бывают также четырехскатные, сводные пирамидальные, купольные, конические и др.
Таблица 1. Разновидности крыши скатной формы
| Разновидность крыши | Достоинства | Недостатки |
|---|
| Двухскатная | 1. Выразительный внешний вид
2. Простота устройства
3. Надежность в эксплуатации
4. Возможность использовать
любые кровельные материалы | |
| Мансардная | 1. Использование чердачного
пространства(увеличение
используемой жилой площади)
2. Современный внешний вид | 1. Сложность в изготовлении
2. Над мансардным помещением образуется непроходной чердак |
| Шатровая | Экономичность в расходе стеновых материалов (за счет отсутствия фронтонов) | 1. Сложная стропильная конструкция
2. Проблемы с подгонкой кровельного материала |
| Вальмовая | Экономичность в расходе кровельных материалов | Сложность кровельных работ |
| Полувальмовая | Экономичность в расходе кровельных материалов | Сложность кровельных работ |
| Многощипцовая | 1. Выразительный внешний вид (за счет увеличенных архитектурных возможностей) 2. Наличие дополнительной жилой площади | 1. Наличие большого количества ребер, разжелобков и примыканий
2. Сложность кровельных работ
3. Тщательная подгонка кровельных
материалов |
Горизонтальное пересечение скатов образует конек. Верхняя треугольная часть стены при двускатных крышах называется щипцом, или фронтоном.
Наклонное пересечение скатов образует выступающий угол -ребро или входящий угол - разжелобок (ендову). Все скаты одной и той же крыши делают, как правило, с одинаковыми уклонами.
При выборе формы крыши учитывают возможности потребителя для самостоятельного выполнения работ, предпочитающего упрощенную форму крыши без изгибов, ендов, которые быстро портятся и трудно ремонтируются. Рекомендуются следующие уклоны ската кровли:
шифер (асбестоцементные волнистые плиты) 27% = 15,07°;
кровельная жесть 20% = 11,20°;
черепица (фалыдевая штампованная) 50-60% = 26,35-31,00°;
рубероид для террасы - 0,5-1,5% * = 0,17-0,51°;
плоская крыша (панели) - 2,5-4% = = 1,26-2,18°;
тесовая кровля (дощатая обшивка) - 4-10% = 2,18-5,43°.
Чердачные скатные крыши бывают с уклоном от 28 до 68%. Крыши бывают односкатные (рис. 2, а), двухскатные (рис. 2, б), четырехскатные- вальмо-вые (рис. 2, в), плоские и более сложные (рис. 2, г).

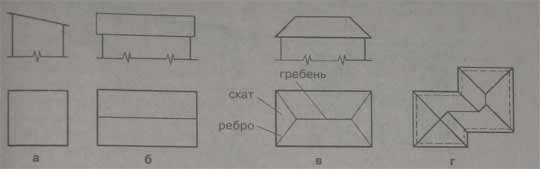

Рис. 2. Виды крыш: а - односкатные; б - двухскатные; в - вальмовые; г - сложная с ендовами
По конструкции различают крыши чердачные и бесчердачные. Чердачная крыша состоит из кровли и обрешетки или сплошного настила, который опирается на стропила или стропильные фермы.
Если все скаты, имеющие форму равнобедренных треугольников, сходятся в одной точке, крышу называют шатровой (обычно план дома в виде квадрата).
Двухскатные крыши могут иметь фронтон, в который устанавливают вертикальные окна для освещения мансардного помещения (рис. 3).
Карнизные свесы, как правило, образуются стропильными ногами. Существует несколько форм карнизных свесов. Они могут не свешиваться над стеной дома, если стропила обрезаны заподлицо с наружной стеной или имеется карнизный вынос.

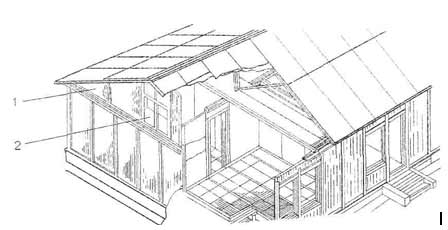

Рис. 3. Двухскатная крыша с окном на фронтоне: 1 - фронтон (карнизный свес); 2 - окно мансарды
На скатной крыше мансардное окно может быть установлено не только на фронтоне, но и вынесено на крышу, как показано на рис. 4.
Рис. 4. Установка мансардных окон: 1 - опалубка; 2 - брус; 3 - ригель; 4 - стропильная нога; 5 - листовая кровельная сталь
